軸向復式拉桿波紋補償器(FSL)用途：

　　軸向型復式拉桿波紋補償器(FSL型)結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

　　型號：本公司生產DN32-DN3000，壓力級別0.1Mpa-2.5Mpa

　　連接方式：

　　1、法蘭連接 2、接管連接

　　產品軸向補償量：72mm-500mm

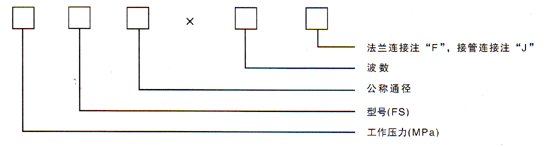

　　一、型號示例：

　　舉例：0.6FSL200×12J

　　表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。

　　二、應用說明：

　　1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

　　2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。

　　3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。

　　三、對固定支座的作用力：

　　壓力推動：Fp=100·P·A　　　　　　(N)

　　軸向彈力：Fx=f·Kx·X 　　　　　　(N)

　　式中：P： 最高工作壓力或最高試驗壓力 　　MPa;

　　A： 有效面積(查樣本) 　　　　　　平方米;

　　Kx： 補償器軸向剛度　　　　　　　　N/mm;

　　X： 補償器使用的軸向補償量　　　　　mm

　　f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
